ЭЛЕКТРОКАЛОРИФЕРНЫЕ УСТАНОВКИ ЭКОЦ

ОБЩИЕ СВЕДЕНИЯ

Электрокалориферные установки ЭКОЦ предназначены для применения в системах подогрева воздуха и вентиляции промышленных, складских и сельскохозяйственных помещений при условии, если окружающая среда не взрывоопасна и не содержит значительного количества токопроводящей пыли.

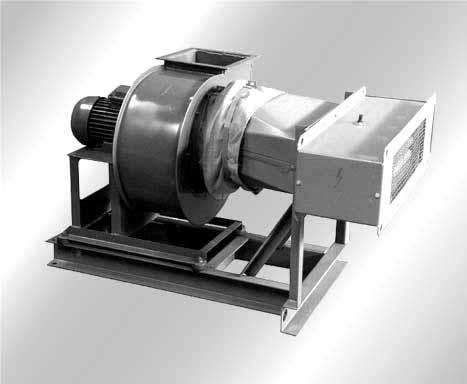

Электрокалориферная установка состоит из установленных на общей раме калорифера, центробежного вентилятора с электродвигателем и патрубка с мягкой вставкой.

Калорифер представляет собой каркас прямоугольного сечения, внутри которого в три рядарасположены оребренные трубчатые агреватели — ТЭНы. Каждый ряд ТЭНов представляет собой автономную электрическую секцию, в которой нагреватели соединены в «звезду».

Центробежный вентилятор с электродвигателем устанавливаются на виброизолирующих основаниях.
Электрокалориферная установка работает на ступенях 100; 66,7 и 33,3% или 50 на 50% от установленной мощности.

Блоки управления выпускаются с выносным терморегулятором, включающим калорифер, если температура воздуха в помещении, где он установлен, ниже заданной. При достижении заданной температуры воздуха терморегулятор осуществляет автоматическое отключение электрокалорифера.
Для аварийного отключения от сети в калорифере предусмотрено температурное реле типа ТК-20 (с автоматическим возвратом в исходное положение), которое размыкает свои контакты при превышении температуры в калорифере +1400С.
Вид климатического исполнения УХЛ4 по ГОСТ 15150-69 для работы при температуре от –100С до +400С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОМПЛЕКТАЦИЯ ВЕНТИЛЯТОРАМИ КАЛОРИФЕРНЫХ УСТАНОВОК
Характеристики	ЭКОЦ- 5	ЭКОЦ- 10	ЭКОЦ- 16	ЭКОЦ- 25	ЭКОЦ- 40	ЭКОЦ- 60	ЭКОЦ-100	ЭКОЦ-160
Установленная мощность, кВт	5,05	10	16,1	23,6	47,2	69,7	94	163
Производительность по воздуху, м3/ч	500	800	1900	2500	3500	4000	5000	7500
Максимальный перепад выходящего и входящего воздуха, 0С, не более	35	35	35	35	50	65	70	85
Температура выходящего воздуха, 0С	50
Максимально допустимая температура на поверхности нагревателя, 0С	450
Электрическая прочность изоляции	1,7 кВт 50 Гц
Суммарное аэродинамическое сопротивление сети по воздуху, Па, не более	200	400	400	500	800	950	1100	1500
Аэродинамическое сопротивление калорифера, Па	40	100	100	150	200	300	350	350
Число электрических секций (ступеней)	1	2	2	3
Мощность секций, кВт	4,8	4,8	7,5	7,5	15	22,5	30	53
Напряжение сети, В	380
Частота тока, Гц	50
Число фаз	3
Вентилятор В-Ц4-75* №	2,5	3,15	3,15	4	5	5	6,3	6,3
Мощность электродвигателя, кВт	0,25	0,37	0,55	1,1	1,5	2,5	5,5	7,5
Обороты электродвигателя, об/мин	1340	1340	1500	1500	1500	1500	1500	1500

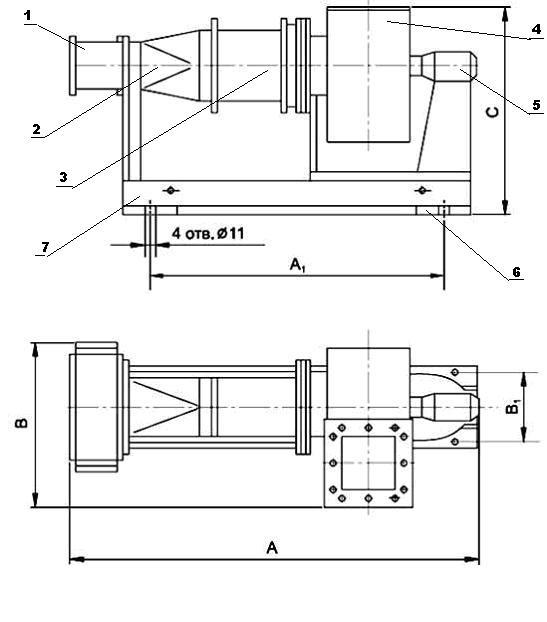

СХЕМА

1 - электрокалорифер;

2 - переходной патрубок;

3 - мягкая ставка;

4 - вентилятор;
5 - электродвигатель;

6 - виброизолятор;

7 - рама;

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Тип калорифера	Размеры, мм					Масса, кг
Тип калорифера	А	В	С	А1	В1	Масса, кг
ЭКОЦ-5	500	495	435	536	180	81
ЭКОЦ-10	800	742	530	435	240	120
ЭКОЦ-16	1270	742	820	650	370	145
ЭКОЦ-25	1270	742	820	650	370	150
ЭКОЦ-40	1400	918	1005	730	390	185
ЭКОЦ-60	1400	918	1005	730	390	200
ЭКОЦ-100	1600	1145	1220	900	480	260
ЭКОЦ-160	1600	1145	1220	900	480	290
