Вентиляторы радиальные среднего давления
ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ-5-35, ВЦ-5-45, ВЦ-5-50
Общие сведения
• Среднего давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Направление вращения – правое и левое
• конструктивное исполнение - 1 ( Непосредственный привод )
• Назад загнутые лопатки
• Количество лопаток - 9 (ВЦ5-35),10 (ВЦ5-45),9 (ВЦ5-50)
Варианты изготовления по назначению и материалам:
• общего назначения из углеродистой стали ТУ4861.016.39905504-97
• К1- Коррозионностойкие из нержавеющей стали /изготавливаются по специальному заказу
ТУ 22-5661-84
• В1-Взрывозащищенные из разнородных металлов
Условия эксплуатации
Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для вентиляторов тропического исполнения). Умеренный климат, 2-я категория размещения. При защите двигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата - 1-я категория размещения.
Назначение
• Стационарные системы:
Вентиляции, кондиционирования, Воздушного отопления , Технологических линий
Коррозионностойкие из нержавеющей стали (К.) - (изготавливаются по специальному заказу)
Типоразмер вентилятора |
Двигатель |
Мощн- ость, кВт |
Частота вращения рабочего колеса, об/мин |
Параметры в рабочей зоне | Масса вентиля- тора, не более,кг |
Виброизоляторы |
||
Производи- тельность, тыс. м 3 /час |
Полное давление, Па |
Тип |
Кол-во |
|||||
ВЦ-5-35-3,55.01 ВЦ-5-35-3,55К.01 |
АИР71А2 |
0,75 |
3000 |
0,50-0,90 |
1870-1600 |
56 |
ВР-201 |
6 |
ВЦ-5-35-4.01 ВЦ-5-35-4К.01 |
АИР80В2 |
2,2 |
3000 |
0,85-2,30 |
2750-1970 |
82 |
ВР-201 |
6 |
ВЦ-5-35-8.01 ВЦ-5-35-8К.01 |
АИР132М4 |
11 |
1500 |
5,00-12,00 |
2900-2060 |
369 |
ВР-202 |
6 |
ВЦ-5-35-8.02 ВЦ-5-35-8К.02 |
АИР132М4 |
11 |
1500 |
4,50-12,20 |
3140-2260 |
369 |
ВР-202 |
6 |
ВЦ-5-35-8,5.01 ВЦ-5-35-8,5К.01 |
АИР132М4 |
11 |
1500 |
5,00-12,00 |
2900-2060 |
370 |
ВР-202 |
6 |
ВЦ-5-45-4,25.01 ВЦ-5-45-4,25К.01 |
АИР100S2 |
4 |
3000 |
1,70-4,50 |
2750-1900 |
113 |
ВР-201 |
6 |
ВЦ-5-45-8.01 ВЦ-5-45-8К.01 |
АИР132М4 |
11 |
1500 |
6,50-12,00 |
2650-2300 |
404 |
ВР-202 |
6 |
ВЦ-5-45-8,5.01 ВЦ-5-45-8,5К.01 |
АИР160S4 |
15 |
1500 |
8,00-17,00 |
3140-2300 |
446 |
ВР-202 |
6 |
ВЦ-5-50-8.01 ВЦ-5-50-8К.01 |
АИР160S4 |
15 |
1500 |
10,0-20,0 |
2650-2260 |
482 |
ВР-203 |
6 |
ВЦ-5-50-8.02 ВЦ-5-50-8К.02 |
АИР160М4 |
18,5 |
1500 |
11,0-28,0 |
2750-1500 |
489 |
ВР-203 |
6 |
ВЦ-5-50-9.01 ВЦ-5-50-9К.01 |
АИР180М4 |
30 |
1500 |
16,0-35,0 |
3170-2260 |
640 |
ВР-203 |
6 |
Взрывозащищенные из разнородных металлов (В1).
Типоразмер вентилятора |
Двигатель |
Мощн ость, кВт |
Частота вращения рабочего колеса, об/мин |
Параметры в рабочей зоне |
Масса вентиля- тора, не более,кг |
Виброизоляторы |
||
Производи- тельность, тыс. м 3 /час |
Полное давление, Па |
Тип
|
Кол-во |
|||||
| ВЦ5-35-3,55В1.01 | АИМ71А2 |
0,75 |
3000 |
0,5-0,9 | 1820-1600 | 64 | Р3-БВ-Ц5-37-3.55-01.09.00 |
6 |
АИМ71B2 |
1,1 |
3000 |
0,5-1,75 |
1820-1220 | 67 | |||
ВЦ5-35-4В1.01 |
АИМ80В2 |
2,2 |
3000 |
0,85-2,30 |
2750-1970 |
94 |
Р3-БВ-Ц5-37-3.55-01.09.00 |
6 |
ВЦ5-35-8В1.01 |
АИМ132М4 |
11 |
1500 |
5,0-12,0 |
2900-2060 |
403 |
Р3-БВ-Ц5-37-3,55-01.09.00-02 |
7 |
ВЦ5-35-8В1.02 |
АИМ132М4 |
11 |
1500 |
4,5-12,2 |
3140-2260 |
403 |
Р3-БВ-Ц5-37-3,55-01.09.00-02 |
7 |
ВЦ5-35-8,5В1.01 |
АИМ132М4 |
11 |
1500 |
4,5-11,5 |
3300-2360 |
403 |
Р3-БВ-Ц5-37-3,55-01.09.00-02 |
7 |
ВЦ5-45-4,25В1.01 |
АИМ100S2 |
4 |
3000 |
1,7-4,5 |
2750-1900 |
145 |
Р3-БВ-Ц5-37-3,55-01.09.00 |
7 |
ВЦ5-45-8В1.01 |
АИМ132М4 |
11 |
1500 |
6,5-12,0 |
2650-2300 |
407 |
Р3-БВ-Ц5-37-3,55-01.09.00-02 |
7 |
ВЦ5-45-8,5В1.01 |
АИМ160S4 |
15 |
1500 |
8,0-17,0 |
3140-2300 |
476 |
Р3-БВ-Ц5-37-3,55-01.09.00-02 |
7 |
ВЦ5-50-8В1.01 |
АИМ160S4 |
15 |
1500 |
10,0-20,0 |
2650-2260 |
507 |
Р3-БВ-Ц5-37-3,55-01.09.00-02 |
7 |
ВЦ5-50-8В1.02 |
АИМ160М4 |
18,5 |
1500 |
11,0-28,0 |
2750-1500 |
527 |
Р3-БВ-Ц5-37-3,55-01.09.00-02 |
7 |
ВЦ5-50-9В1.01 |
АИМ180М4 | 30 |
1500 |
16,0-35,0 |
3170-2260 |
695 |
Р3-БВ-Ц5-37-3,55-01.09.00-01 |
7 |

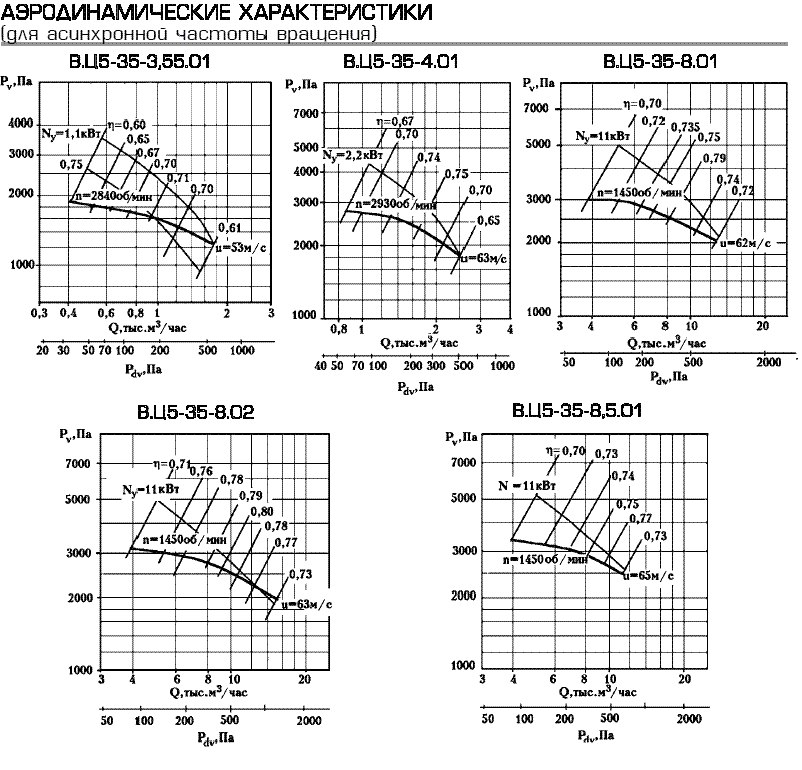

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Вентилятор | Ис- пол не- ние |
n, об/мин |
Значение Lpi, дБ в октавных полосах f, Гц |
Lpa,дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
ВЦ5-35-3,55 |
1 |
2840 |
92 |
93 |
91 |
92 |
90 |
86 |
93 |
80 |
94,5 |
ВЦ5-35-4 |
1 |
2930 |
95 |
96 |
94 |
95 |
93 |
89 |
86 |
83 |
97,5 |
ВЦ5-35-8-01 |
1 |
1450 |
107 |
108 |
106 |
107 |
105 |
101 |
98 |
95 |
109,5 |
ВЦ5-35-8-02 |
1 |
1450 |
107 |
108 |
106 |
107 |
106 |
101 |
98 |
95 |
110 |
ВЦ5-35-8,5 |
1 |
1450 |
107 |
108 |
106 |
107 |
106 |
101 |
98 |
95 |
110 |
ВЦ5-45-4,25 |
1 |
2900 |
99 |
100 |
98 |
99 |
97 |
93 |
90 |
87 |
101,5 |
ВЦ5-45-8 |
1 |
1450 |
111 |
112 |
110 |
111 |
109 |
95 |
92 |
89 |
112,5 |
ВЦ5-45-8,5 |
1 |
1450 |
111 |
112 |
110 |
111 |
109 |
95 |
92 |
89 |
112,5 |
ВЦ5-50-8-01 |
1 |
1450 |
111 |
112 |
110 |
111 |
109 |
95 |
92 |
89 |
112,5 |
ВЦ5-50-8-02 |
1 |
1450 |
111 |
112 |
110 |
111 |
109 |
95 |
92 |
89 |
112,5 |
ВЦ5-50-9 |
1 |
1450 |
112 |
113 |
111 |
112 |
110 |
96 |
93 |
90 |
112,5 |
На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице. |
