Сетевые элементы
Шумоглушитель трубчатый для воздуховодов прямоугольного сечения ШГТП предназначен для прямого монтажа в систему воздуховодов с целью снижения аэродинамических шумов, создаваемых вентиляторами и другими устройствамиБ распространяющихся по системе вентиляции помещения.

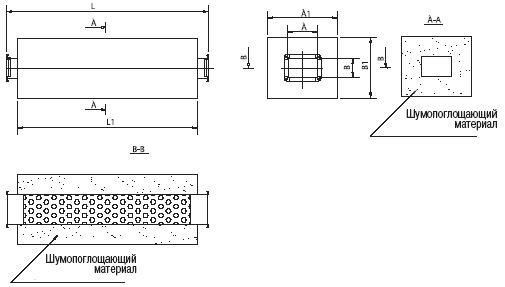

Шумоглушитель состоит из корпуса (внешней трубы) и внутренней (перфорированной), пространство между которыми заполнено звукопоглощающим материалом (минеральной ватой), защищенным от выдувания стеклотканью. Корпус шумоглушителя - из оцинкованной стали 0,55...0,7мм. Толщина звукопоглощающего слоя- 100мм.
Стандартная длина - 1000мм.
Свободное сечение ШГТП равно сечению присоединяемого воздуховода.
ШГТП выпускаются для воздуховодов прямоугольного сечения как стандартных типовых размеров, так и по заказу ( любые сечения и длина).
Присоединение ШГТП к элементам системы (воздуховодам) осуществляется фланцем из шины. При заказе рекомендуется указывать тип шины.
| Обозначение | Размеры,мм | |||||
|---|---|---|---|---|---|---|
А |
В |
L |
L1 |
А1 |
В1 |
|
ШГТП -400х200 |
400 |
200 |
606\1006 |
500\900 |
600 |
400 |
ШГТП -500х250 |
500 |
250 |
606\1006 |
500\900 |
700 |
450 |
ШГТП -500х300 |
500 |
300 |
606\1006 |
500\900 |
700 |
500
|
ШГТП -600х300 |
600 |
300 |
606\1006 |
500\900 |
800 |
500 |
ШГТП -600х350 |
600 |
350 |
606\1006 |
500\900 |
800 |
550
|
ШГТП -700х400 |
700 |
400 |
606\1006 |
500\900 |
900 |
600 |
ШГТП -800х500 |
800 |
500 |
606\1006 |
500\900 |
1000 |
700 |
ШГТП -900х500 |
900 |
500 |
606\1006 |
500\900 |
1100 |
700 |
ШГТП -1000х500 |
1000 |
500 |
606\1006 |
500\900 |
1200 |
700
|
