•  нормально открытого ( огнезадерживающего )

•  нормально закрытого

•  дымового

Клапаны имеют как канальные , так и стеновые модификации .

Клапаны имеют следующие пределы огнестойкости :
КВП -60- НО ... - Е 160(1 час );

КВП -90- НО» . - Е 190(1,5 часз );
КВП -180- HO ...- EI 180(3 часа ].

Клапаны КВП -... НО ... предназначены для блокирования распространения пожара и продуктов горения по воздуховодам , шахтам и каналам систем вентиляции и кондиционирования зданий н сооружений различного типа . Клапаны не подлежат установке в помещениях категорий Д и Б по взрывопожароопасности .

Клапаны выпускаются как канального типа (с двумя присоединительными фланцами, с наружным расположением привода ), так и стенового ( с одним фланцем и возможным расположением привода внутри корпуса клапана ), пред назначенного для установки в шахту канала естественной вытяжной вентиляции .

Для клапанов канального типа используются следующие
приводы :

•  пружинный привод с тепловым замком ( только для общеобменной вентиляции );

•  пружинный привод с электромагнитной защелкой ;

•  электромеханические приводы с возвратной пружиной фирм Behmo ( Швейцария ) и Gruner ( Германия ).

Клапаны работоспособны в любой пространственной ориентации .

При проектировании и монтаже следует учитывать необходимость доступа к приводу клапана и кнопке фиксации закрытого положения .

Вид климатического исполнения - УХЛ 4 по ГОСТ 15150-69, в морозостойком исполнении Мс, вид климатического исполнения и категория размещения - УХЛ 2. Температура в месте установки клапана ограничивается рабочей температурой воздуха при эксплуатации привода . Окружающая среда должна быть взрывобезопасной , не содержать агрессивных паров и газов в концентрациях , разрушающих металлы , лакокрасочные покрытия и электроизоляцию .

• изготовлены из оцинкованной стали
• имеют повышенную герметичность
• предел огнестойкости для огнезадерживающих вариантов КВП-НО от EI 60 до EI 180
• предел огнестойкости для варианта дымоудаления КВП-Д – E 120 или КВП-НЗ – EI 120
• простая и надежная фиксация закрытого положения заслонки, при которой стопорится непосредственно сама заслонка
• лабиринтное уплотнение вместо простого прилегания

• возможность установки электромеханических приводов Belimo и Gruner
• установка пружинного привода с тепловым замком и электромагнитом

• длина клапана 320 мм , независимо от типоразмера
• типоразмеры – от 150х150 мм до 1500х1000 мм (c шагом 50 мм )
• большие клапаны поставляются в кассетном исполнении

• легкий доступ к тепловому замку и осевому узлу
• простота замены пружины (используется легкосъемная пружина растяжения вместо пружины кручения)
• наличие клеммной колодки при необходимости
• крепление привода позволяет легко снимать и устанавливать его

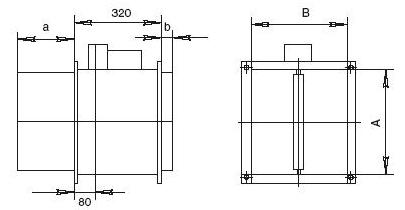

ВЫЛЕТ ЗАСЛОНКИ ЗА ПРЕДЕЛЫ КОРПУСА КЛАПАНА КВП -60,

КВП -90, КВП -120- НЗ , КВП - МС
